Что мы предлагаем:1) Хороший контроль качества 2) Высококонкурентные цены 3) Современные технологические продукты 4) Лучшая профессиональная команда потребительской электроники.5) Плавная коммуникация 6) Эффективное обслуживание OEM&ODM

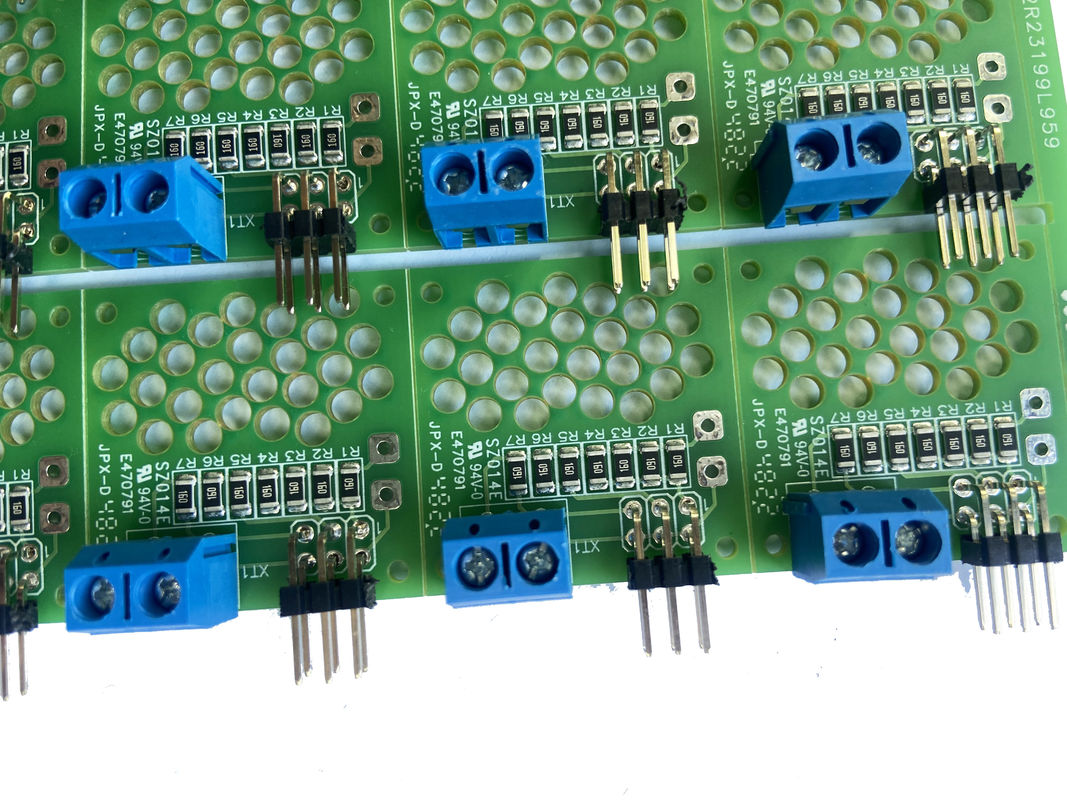

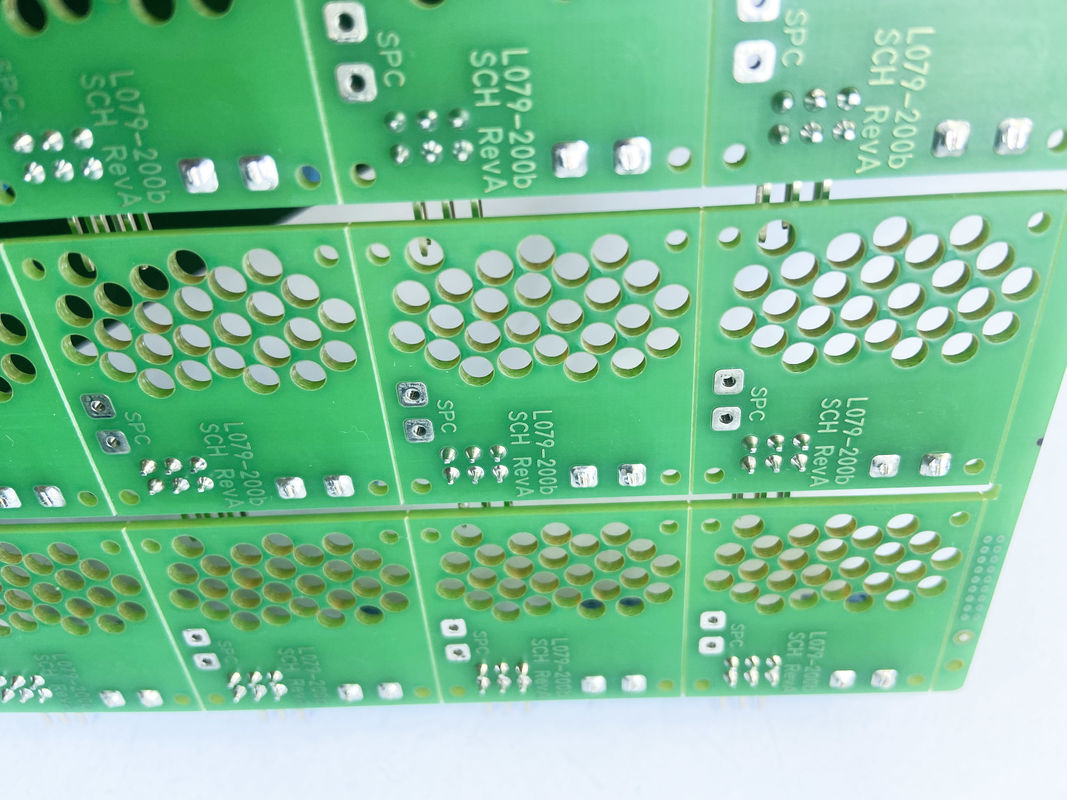

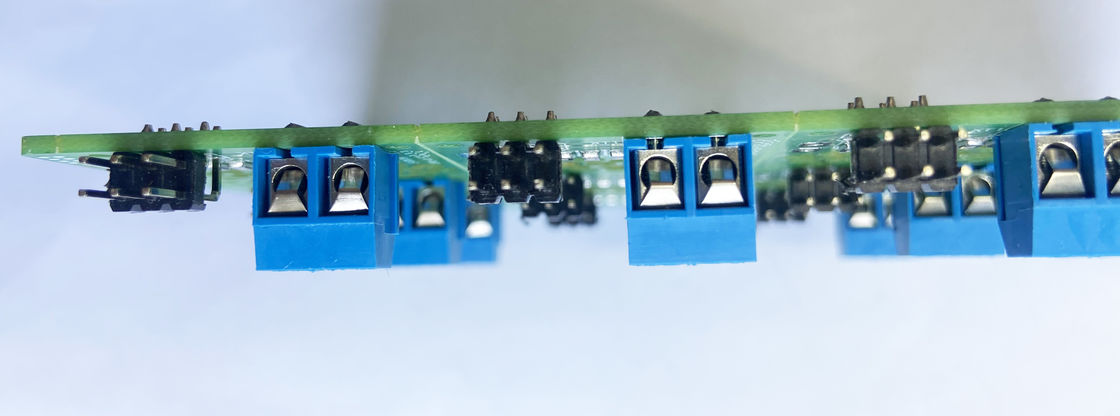

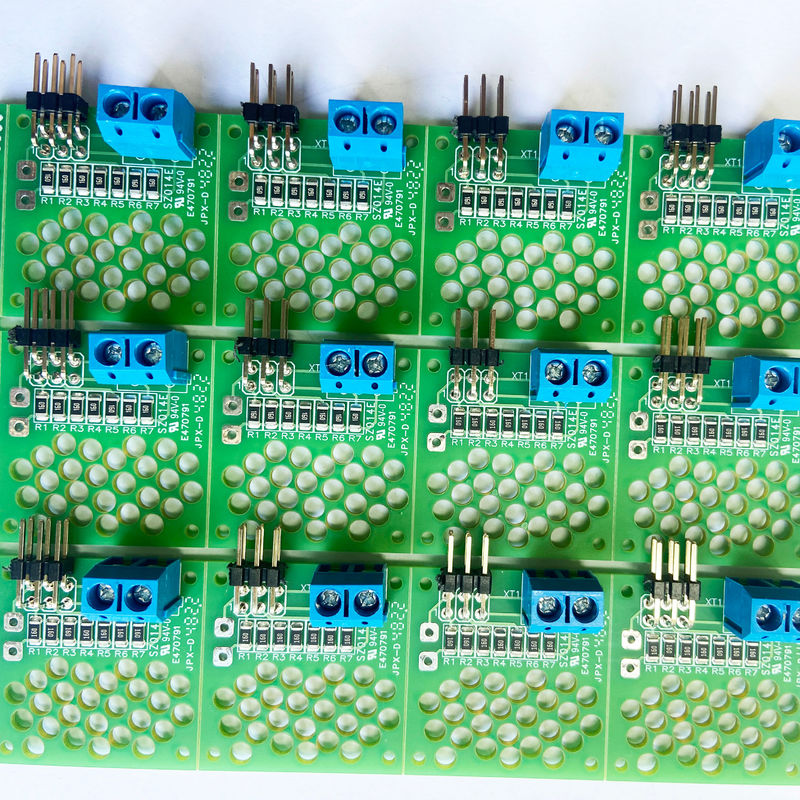

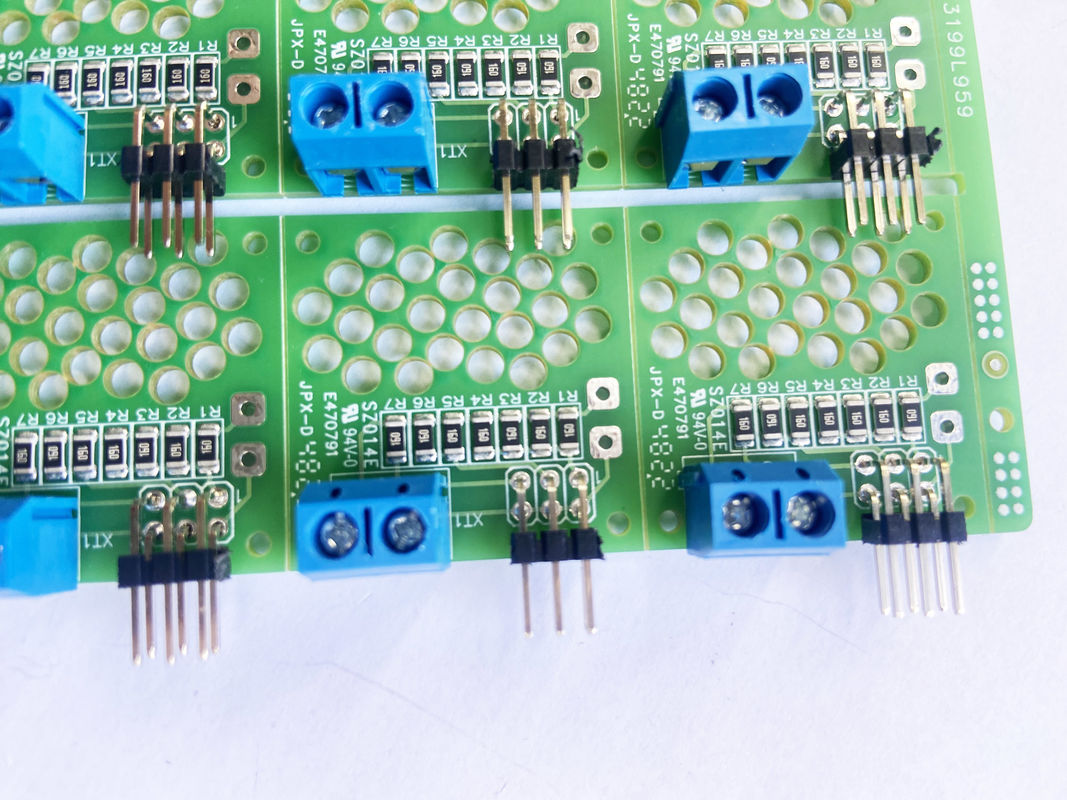

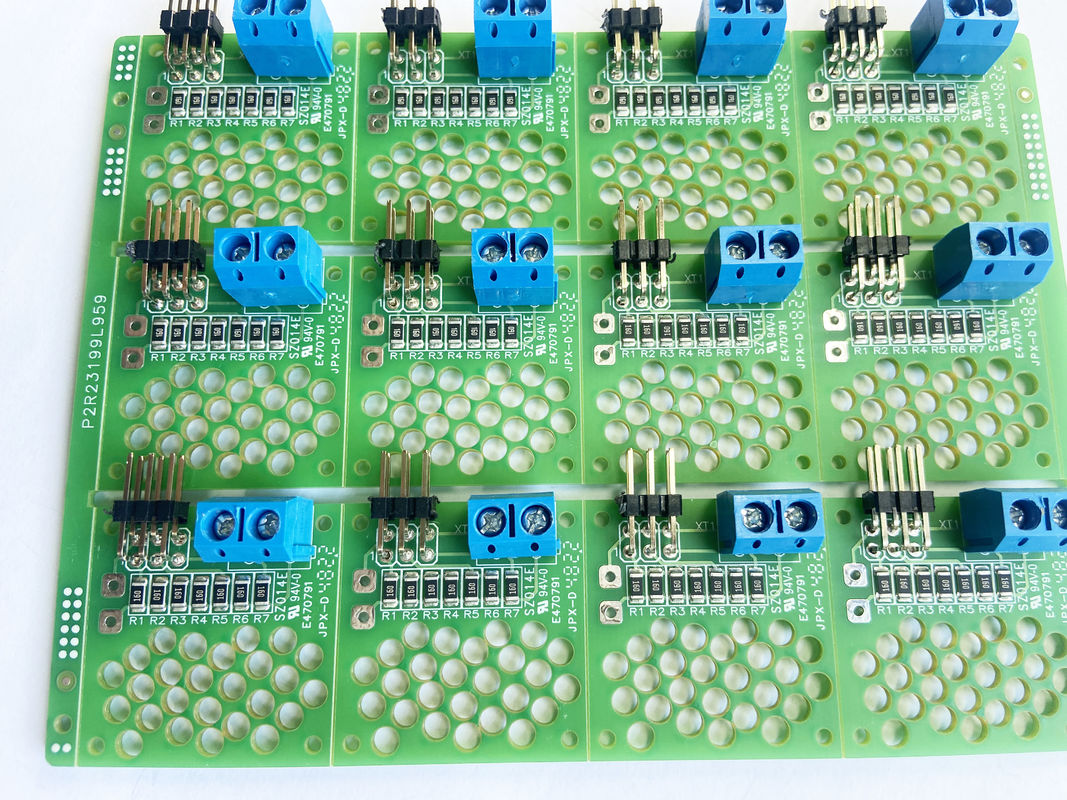

Устройства для контроля подъема микрофона Усилителя PCB
Техническая спецификация ПКБ
|
|
|
|
|
|
|||||
Количество заказа
|
1-500,000
|
|
|
|
|
|||||
Количество слоев
|
1,2,4,6, до 22 слоев
|
|
|
|
|
|||||
Материал для доски
|
FR-4, эпоксидное стекло, FR4 с высоким Tg, устойчивый к Rohs, алюминий, Роджерс и т.д.
|
|
|
|
|
|||||
Тип ПХБ
|
Жесткий, гибкий, жесткий-гибкий
|
|
|
|
|
|||||
Форма
|
Любая форма: прямоугольная,круглая,сплошная,нерегулярная и т.д.
|
|
|
|
|
|||||
Максимальные размеры ПКБ
|
20 дюймов * 20 дюймов или 500 мм * 500 мм
|
|
|
|
|
|||||
Толщина доски
|
0.4~4.0 мм
|
|
|
|
|
|||||
Толерантность толщины
|
± 10%
|
|
|
|
|
|||||
Толщина меди
|
1/2ОЗ 1ОЗ 2ОЗ 3ОЗ
|
|
|
|
|
|||||
Толерантность толщины меди
|
± 0, 25 унций
|
|
|
|
|
|||||
Маска для сварки
|
Зеленый, красный, белый, желтый, синий, черный и т.д.
|
|
|
|
|
|||||
Шелковые экраны
|
Белый, желтый, черный или отрицательный, и т.д.
|
|
|
|
|
|||||
Ширина линии шелковой экрана min
|
00,006" или 0,15 мм
|
|
|
|
|
|||||
Окончание поверхности
|
HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP и т.д.
|
|
|
|
|
|||||
Минимальный диаметр сверла
|
0.01'",0.25 мм. или 10 мм.
|
|
|
|
|
|||||
Резка ПКБ
|
Стрельба, V-показатель, маршрутизация
|
|
|
|
|
|||||
Возможности сборки ПКБ
|
|
|
|
|
|
|||||
SMT соединительное пространство Min.
|
0201 мм
|
|
|
|
|
|||||
Пространство QFP
|
Прогиб 0,3 мм
|
|
|
|
|
|||||
Минимальный пакет
|
201
|
|
|
|
|
|||||
Минимальный размер
|
2*2 дюйма ((50*50 мм)
|
|
|
|
|
|||||
Максимальный размер
|
14*22 дюймов (350*550 мм)
|
|
|
|
|
|||||
Точность размещения
|
± 0,01 мм
|
|
|
|
|
|||||
Точность размещения
|
QFP, SOP, PLCC, BGA
|
|
|
|
|
|||||
Способность размещения
|
0805, 0603, 0402, 0201
|
|
|
|
|
|||||
Время выполнения PCB (рабочие дни))
|
|
|
|
|
|
|||||
|
Односторонние, двусторонние
|
4 слоя
|
6 слоев
|
Более 8 слоев
|
ИДР
|
|||||
Продолжительность обработки образцов (обычно)
|
4 ~ 5 дней
|
6 ~ 7 дней
|
7 ~ 8 дней
|
10 ~ 12 дней
|
10 ~ 12 дней
|
|||||
Время получения образца (быстрее)
|
2-3 дня
|
3 ~ 5 дней
|
6 дней
|
6 ~ 7 дней
|
12 дней
|
|||||
Время проведения серийного производства
|
7 ~ 10 дней
|
10 ~ 14 дней
|
13-14 дней
|
16 дней
|
20 дней
|
|||||
Время сборки ПКБ
|
|
|
|
|
|
|||||
Время обработки образца
|
PCB Fab + Components Sourcing + PCBA = 7 ~ 15 дней в зависимости от уровня сложности.
|
|
|
|
|
|||||
Время проведения серийного производства
|
PCB Fab + Components Sourcing + PCBA = 14 ~ 28 дней в зависимости от количества и сложностей уровня.
|
|
|
|
|
