Что мы предлагаем:1) Хороший контроль качества 2) Высококонкурентные цены 3) Современные технологические продукты 4) Лучшая профессиональная команда потребительской электроники.5) Плавная коммуникация 6) Эффективное обслуживание OEM&ODM
| Материал доски | FR4 | ||||||
| Количество заказа | любое имеющееся количество | ||||||
| Количество слоев4 | 1 слой | ||||||
| Форма | Любая форма: прямоугольная,круглая,сплошная,нерегулярная и т.д. | ||||||
| Максимальные размеры ПКБ | 20 дюймов*20 дюймов или 500 мм*500 мм | ||||||
| Толщина доски | 10,0 мм, на заказ от 0,4 мм до 4 мм | ||||||
| Толерантность толщины | 士10% | ||||||
| Толщина меди | 10Z, 2OZ | ||||||
| толерантность | + 0,25 унции | ||||||
| Маска для сварки | Зеленый, черный и т.д. | ||||||
| Шелковые экраны | Белый, желтый, черный или отрицательный, и т.д. | ||||||
| Ширина линии шелковой экрана min | 00,006 или 0,15 мм | ||||||
| Поверхностная отделка | HASL, Nickle, lmm Gold, Imm Tin, Imm Silver, OSP и т.д. | ||||||
| Минимальный диаметр сверла | 00,25 мм. или 10 мм. | ||||||
| Резка ПКБ | Стрельба, V-показатель, маршрутизация | ||||||

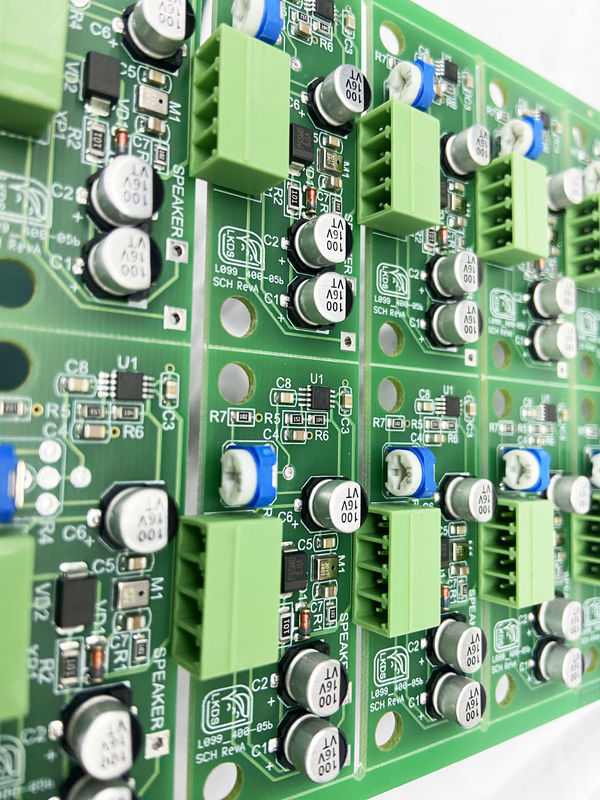

| Применение | Планшет управления MCU с ЖК-экраном | ||||||
| Промышленность | Решения для контроля климата | ||||||
Возможности сборки ПКБ
| SMT соединительное пространство Min. | 0201 мм | ||||||
| Пространство QFP | Прогиб 0,3 мм | ||||||
| Минимальный пакет | 201 | ||||||
| Минимальный размер | 2*2 дюйма ((50*50 мм) | ||||||
| Максимальный размер | 14*22 дюймов (350*550 мм) | ||||||
| Точность размещения | +0,01 мм | ||||||
| Точность размещения | QFP.SOP.PLCC,BGA | ||||||
| Способность размещения | 0805.0603.0402.0201 | ||||||
| Контроль качества | Визуальный осмотр, FAI, AOI, рентген, функциональные испытания | ||||||
Время выполнения PCB (рабочие дни)
| Односторонние, двусторонние | 4 слоя | 6 слоев | Более 8 слоев | ИДР | |
| Продолжительность обработки образцов (обычно) | 4 ~ 5 дней | 6 ~ 7 дней | 7 ~ 8 дней | 10 ~ 12 дней | 10 ~ 12 дней |
| Время получения образца (быстрее) | 2-3 дня | 3 ~ 5 дней | 6 дней | 6 ~ 7 дней | 12 дней |
| Время проведения серийного производства | 7 ~ 10 дней | 10 ~ 14 дней | 13-14 дней | 16 дней | 20 дней |
| Время обработки образца | PCB Fab + Components Sourcing + PCBA = 7 ~ 15 дней в зависимости от сложности уровня | |||||
| Время проведения серийного производства | PCB Fab + Components Sourcing + PCBA = 14 ~ 28 дней в зависимости от количества и сложностей уровня. | |||||
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
